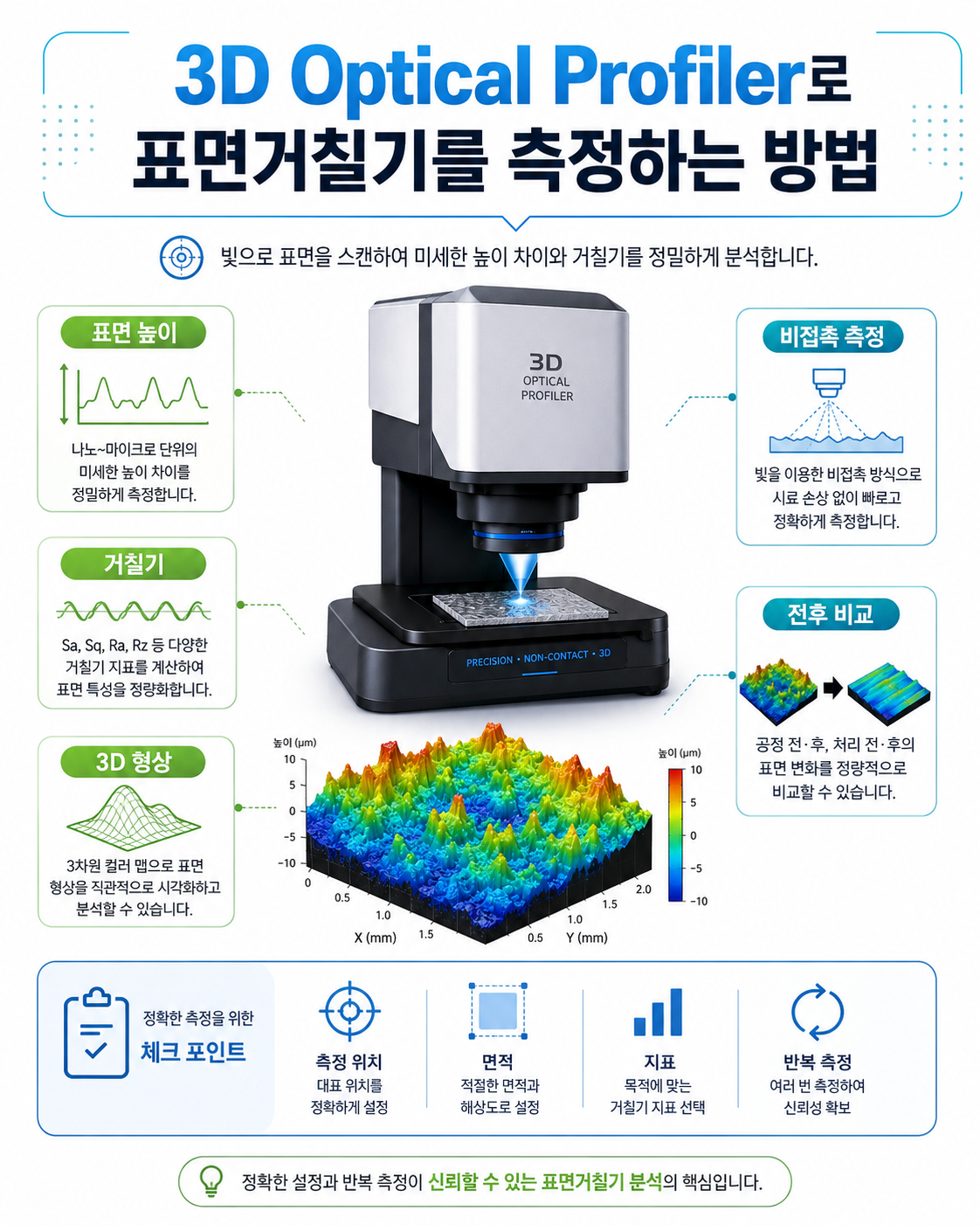

3D Optical Profiler로 표면거칠기를 측정하는 방법

3D프린팅 출력물은 공정 방식에 따라 표면 상태가 크게 달라집니다.
FDM은 레이어 라인이 보이고, SLS나 MJF는 파우더 질감이 남으며, 금속 3D프린팅은 비교적 거친 표면과 분말 부착 흔적이 나타날 수 있습니다.

이런 표면 상태를 정량적으로 확인할 때 사용할 수 있는 장비 중 하나가 3D Optical Profiler입니다.

📌 3D Optical Profiler는 무엇을 보나?

3D Optical Profiler는 표면의 높낮이를 비접촉 방식으로 측정하는 장비입니다.
표면의 단차, 거칠기, 미세 형상, 마모 흔적 등을 3차원 데이터로 확인할 수 있습니다.

캘리퍼나 육안으로는 확인하기 어려운 표면 상태를 수치와 이미지로 볼 수 있다는 장점이 있습니다.

📌 표면거칠기 측정에 활용됩니다

표면거칠기는 단순히 매끄럽고 거친 정도를 말하는 것이 아니라, 표면 높이 변화의 정도를 수치로 표현한 것입니다.

3D Optical Profiler를 사용하면 Ra, Sa와 같은 거칠기 지표를 확인할 수 있습니다.
측정 조건과 분석 영역에 따라 결과가 달라질 수 있기 때문에 동일한 기준으로 측정하는 것이 중요합니다.

📌 3D프린팅 출력물 분석에 유용합니다

3D프린팅 출력물은 출력 방향, 레이어 두께, 분말 크기, 후처리 조건에 따라 표면 상태가 달라집니다.

예를 들어 금속 3D프린팅 출력물은 샌드블라스팅 전후 표면거칠기 차이를 비교할 수 있습니다.
FDM 출력물은 레이어 라인의 높이 차이나 표면 품질 변화를 확인할 수 있습니다.

📋 측정 전 확인할 항목

확인 항목체크 내용

측정 위치	대표성이 있는 위치인지 확인
표면 상태	오염, 분말, 잔류물 제거 여부 확인
측정 면적	분석 목적에 맞는 영역 설정
측정 방향	레이어 방향과 측정 방향 관계 확인
분석 지표	Ra, Sa 등 필요한 지표 선택
반복 측정	위치별 편차 확인

✅ 정리

3D Optical Profiler는 3D프린팅 출력물의 표면 상태를 정량적으로 확인하는 데 유용한 장비입니다.

핵심은 측정값 하나만 보는 것이 아니라, 측정 위치와 조건을 일정하게 관리하는 것입니다.
표면처리 전후 비교, 출력 조건별 표면 품질 비교, 금속 출력물의 거칠기 관리에 특히 활용도가 높습니다.
