금속 3D프린팅 해칭 전략과 출력 품질 관리 포인트



본문

금속 3D프린팅에서 해칭은 출력물 내부를 채우는 레이저 스캔 방식입니다.
외곽 형상을 만드는 컨투어와 달리, 해칭은 부품 내부의 밀도, 결함, 열 이력, 생산성에 큰 영향을 줍니다.

같은 소재와 같은 장비를 사용하더라도 해칭 전략이 달라지면 출력물의 품질이 달라질 수 있습니다.

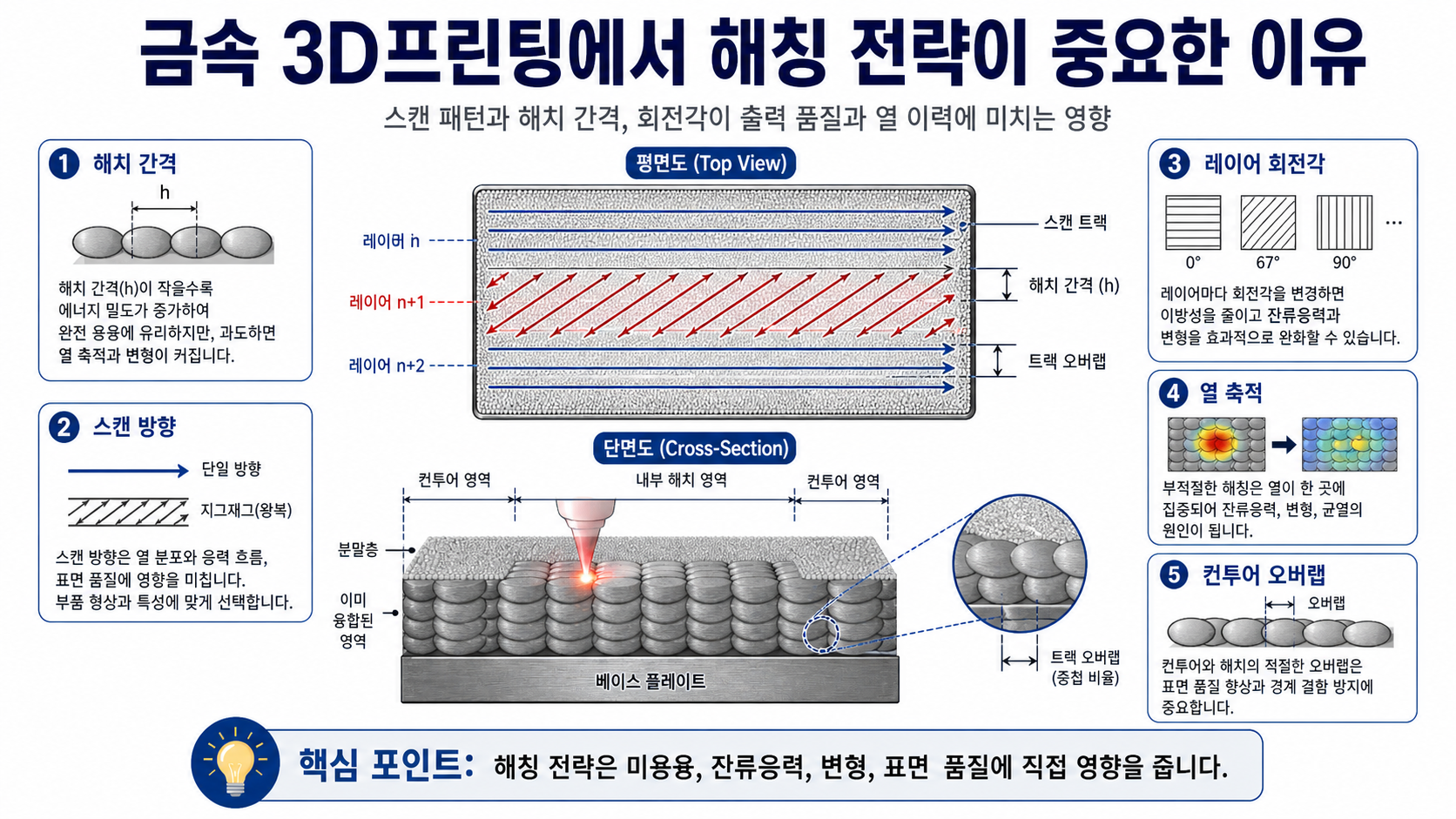

해칭이란 무엇인가

PBF 방식에서는 한 레이어의 단면을 레이저가 스캔하면서 금속 분말을 녹입니다.
이때 내부 영역을 일정한 패턴으로 채우는 과정을 해칭이라고 합니다.

해칭은 보통 여러 개의 평행한 스캔 라인으로 구성됩니다.
스캔 라인 사이의 간격, 방향, 회전각, 스캔 순서, 섬 형태의 분할 방식 등이 해칭 전략에 포함됩니다.

해칭 간격은 내부 결함에 영향을 줍니다

해칭 간격이 너무 넓으면 스캔 라인 사이에 충분히 녹지 않는 영역이 생길 수 있습니다.
이 경우 미용융 결함이나 불규칙한 기공이 발생할 수 있습니다.

반대로 해칭 간격이 너무 좁으면 에너지가 과도하게 중첩되어 열이 많이 축적될 수 있습니다.
이 경우 변형, 표면 거칠기, 과용융 문제가 발생할 수 있습니다.

스캔 방향은 잔류응력에 영향을 줍니다

레이저가 한 방향으로 반복적으로 스캔되면 열 이력도 특정 방향으로 쌓일 수 있습니다.
이로 인해 잔류응력이 한 방향으로 집중될 가능성이 있습니다.

이를 줄이기 위해 레이어마다 스캔 방향을 회전시키는 전략이 사용될 수 있습니다.
스캔 방향을 바꾸면 열이 특정 방향으로만 누적되는 것을 줄이는 데 도움이 될 수 있습니다.

해칭 전략은 변형에도 영향을 줍니다

넓은 면적을 한 번에 연속적으로 녹이면 특정 부위에 열이 집중될 수 있습니다.
이 경우 냉각 과정에서 수축 차이가 커지고, 출력물 변형이 발생할 수 있습니다.

대형 부품이나 얇은 판형 구조에서는 해칭 전략이 매우 중요합니다.
출력물의 형상에 따라 스캔 영역을 나누거나, 열이 한쪽에 몰리지 않도록 전략을 조정해야 합니다.

컨투어와의 연결도 중요합니다

해칭은 내부 품질을 담당하고, 컨투어는 외곽 치수와 표면 품질을 담당합니다.
두 영역이 충분히 겹치지 않으면 경계부 결합이 약해질 수 있습니다.

해칭과 컨투어의 오버랩이 부족하면 외곽부 박리, 결합 불량, 표면 결함이 발생할 수 있습니다.
따라서 해칭 조건은 컨투어 조건과 함께 봐야 합니다.

해칭 전략 점검 항목

항목확인 내용

해치 간격	용융 라인 간 겹침이 충분한지 확인
스캔 속도	에너지 부족 또는 과열 여부 확인
스캔 방향	특정 방향 응력 집중 가능성 확인
레이어별 회전각	열 이력 분산 여부 확인
컨투어 오버랩	외곽부와 내부 영역 결합 확인
스캔 영역 분할	대형 부품의 열 집중 완화 여부 확인

정리

해칭 전략은 단순히 내부를 채우는 경로가 아니라, 금속 3D프린팅 출력물의 품질을 결정하는 핵심 공정 조건입니다.
해칭 간격, 스캔 방향, 회전각, 컨투어와의 오버랩이 모두 내부 결함과 잔류응력, 변형에 영향을 줄 수 있습니다.

출력물에서 반복적인 미용융, 변형, 컨투어 박리, 내부 기공이 발생한다면 해칭 전략을 반드시 함께 검토해야 합니다.
