3D프린팅 최소두께 설계 기준과 출력 실패 방지법



본문

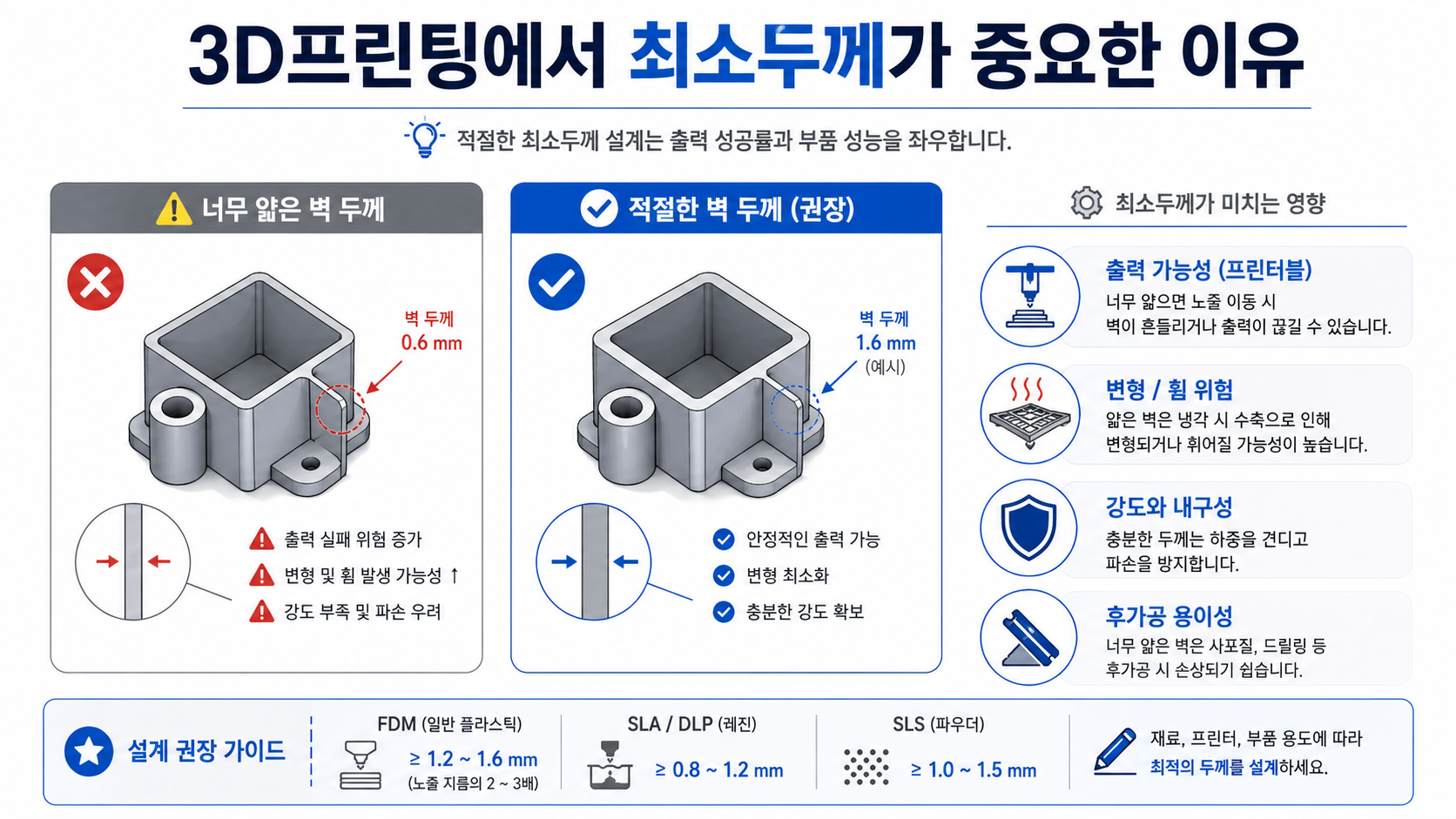

3D프린팅용 모델을 설계할 때 최소두께는 반드시 확인해야 하는 요소입니다.
모델 화면에서는 문제가 없어 보여도 실제 출력에서는 너무 얇은 벽이나 작은 돌출부가 제대로 만들어지지 않을 수 있습니다.

최소두께는 출력 성공률, 부품 강도, 변형, 후처리 안정성에 직접적인 영향을 줍니다.

최소두께란 무엇인가

최소두께는 3D프린터가 안정적으로 만들 수 있는 가장 얇은 벽 두께를 의미합니다.
장비 방식, 소재, 노즐 크기, 레이저 조건, 분말 입도, 후처리 방식에 따라 달라집니다.

예를 들어 FDM, SLA, SLS, 금속 PBF는 각각 출력 원리가 다르기 때문에 적용 가능한 최소두께도 다릅니다.
따라서 모든 3D프린팅 방식에 같은 두께 기준을 적용하면 안 됩니다.

너무 얇으면 출력이 실패할 수 있습니다

벽 두께가 너무 얇으면 출력 중 형상이 제대로 유지되지 못할 수 있습니다.
FDM에서는 노즐이 지나가면서 벽이 흔들리거나 끊길 수 있고, SLA나 DLP에서는 얇은 구조가 세척 또는 경화 과정에서 손상될 수 있습니다.

금속 3D프린팅에서는 얇은 벽이 미용융, 열변형, 서포트 제거 손상에 취약할 수 있습니다.

변형과 휨이 발생할 수 있습니다

얇은 구조는 냉각 과정에서 쉽게 변형됩니다.
특히 금속 PBF 방식에서는 레이저 용융 후 빠르게 냉각되면서 열수축이 발생합니다.

두께가 충분하지 않으면 수축 응력을 견디지 못하고 벽이 휘거나 뒤틀릴 수 있습니다.
얇은 판형 구조나 긴 리브 구조에서는 이러한 문제가 더 크게 나타날 수 있습니다.

강도와 내구성에 영향을 줍니다

최소두께는 단순히 출력 가능 여부만의 문제가 아닙니다.
부품이 실제 사용 중 하중을 견딜 수 있는지도 중요합니다.

너무 얇은 벽은 충격, 반복 하중, 체결력, 후가공 중 발생하는 힘에 의해 쉽게 파손될 수 있습니다.
특히 의료기기, 지그, 기능성 부품은 사용 조건을 고려한 두께 설계가 필요합니다.

후가공 중 손상될 수 있습니다

출력이 잘 되더라도 후처리에서 문제가 생길 수 있습니다.
서포트 제거, 샌드블라스팅, 사포질, 드릴링, 탭 가공, 세척 과정에서 얇은 부위가 깨지거나 휘어질 수 있습니다.

따라서 최소두께는 출력 과정뿐 아니라 후처리와 최종 사용까지 고려해 결정해야 합니다.

최소두께 설계 시 확인할 항목

확인 항목내용

출력 방식	FDM, SLA, SLS, 금속 PBF 등
소재	플라스틱, 레진, 금속 등
형상	벽, 리브, 돌출부, 얇은 판 구조
하중 조건	실제 사용 중 힘을 받는 부위인지 확인
후처리	서포트 제거, 가공, 세척 가능성
장비 조건	노즐, 레이저, 분말 입도, 레이어 두께

정리

3D프린팅에서 최소두께는 출력 성공률과 부품 성능을 결정하는 중요한 설계 요소입니다.
너무 얇은 구조는 출력 실패, 변형, 강도 부족, 후처리 손상으로 이어질 수 있습니다.

따라서 모델링 단계에서부터 장비 방식과 소재, 사용 목적, 후처리 조건을 고려해 적절한 두께를 확보해야 합니다.
특히 금속 3D프린팅에서는 열변형과 서포트 제거까지 함께 고려하는 것이 중요합니다.
