3D 모델링 용어 총정리, 초보자가 꼭 알아야 할 기본 개념부터 실무 용어까지



3D프린팅을 배우다 보면 처음에는 장비 설정이나 소재 이름보다 3D 모델링 용어에서 막히는 경우가 많습니다.
STL 파일을 열었는데 메시가 깨졌다고 하고, 슬라이서에서는 비매니폴드 오류가 있다고 나오고, CAD에서는 바디와 서피스가 다르다고 말합니다.

처음 듣는 용어가 많아지면 작업 흐름도 느려집니다.
모델을 수정해야 하는데 스케치, 솔리드, 메시, 노멀, 오프셋, 공차 같은 말이 정확히 무엇을 뜻하는지 헷갈리면 문제 원인을 찾기도 어렵습니다. 특히 3D프린팅은 모델링, 파일 변환, 슬라이싱, 출력, 후처리가 모두 이어지기 때문에 한 단계의 용어를 모르면 다음 단계에서 오류를 잘못 해석할 수 있습니다.

이번 글은 3D 모델링과 3D프린팅 작업에서 자주 쓰는 용어를 한 번에 정리하기 위한 글입니다.
단순히 단어 뜻만 나열하기보다, 실제 출력 준비 과정에서 언제 쓰이는 용어인지, 어떤 상황에서 주의해야 하는지까지 함께 정리해보겠습니다.

🔍 핵심 요약

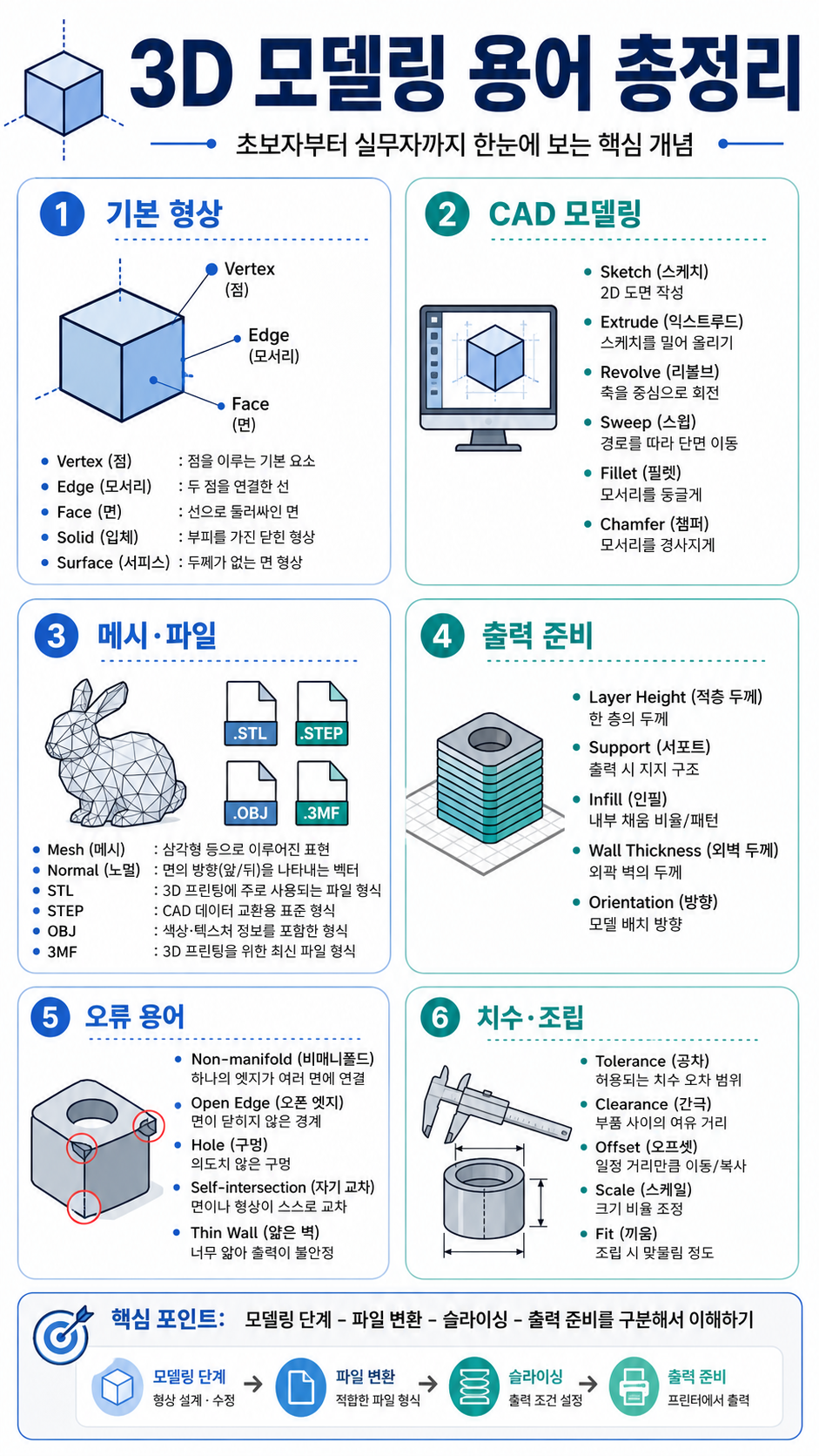

3D 모델링 용어는 크게 형상 기본 용어, CAD 모델링 용어, 메시 용어, 파일 형식, 3D프린팅 출력 준비 용어, 오류 관련 용어, 치수와 공차 용어로 나눠볼 수 있습니다.

CAD에서 만든 모델은 보통 설계 의도가 남아 있는 솔리드나 서피스 기반 데이터이고, STL 같은 출력용 파일은 삼각형 메시로 변환된 데이터입니다.
이 차이를 이해하면 왜 CAD에서는 멀쩡한 모델이 슬라이서에서는 깨져 보이는지, 왜 STEP 파일은 수정이 쉬운데 STL은 수정이 어려운지 이해하기 쉬워집니다.

구분핵심 의미

CAD 용어	설계 형상과 모델링 작업을 설명하는 용어
메시 용어	STL, OBJ처럼 삼각형 또는 다각형으로 이루어진 표면 데이터 용어
출력 준비 용어	서포트, 인필, 쉘, 오버행, 방향 배치 등 슬라이싱 관련 용어
오류 용어	비매니폴드, 열린 경계, 뒤집힌 면, 겹침면 등 출력 실패 원인
치수 용어	공차, 간극, 오프셋, 스케일, 피팅 등 조립성과 관련된 용어

3D프린팅에서 중요한 것은 용어를 외우는 것보다 어느 단계에서 쓰이는 말인지 구분하는 것입니다.
모델링 단계의 오류인지, 메시 변환 오류인지, 슬라이서 해석 문제인지 구분할 수 있어야 출력 실패를 줄일 수 있습니다.

🧱 형상을 이해하기 위한 기본 용어

3D 모델링의 가장 기본은 점, 선, 면, 입체를 구분하는 것입니다.
복잡한 모델도 결국 작은 구성 요소가 모여 만들어집니다. 이 기본 용어를 이해하면 CAD와 메시 편집 프로그램에서 나오는 설명을 훨씬 쉽게 이해할 수 있습니다.

용어뜻실무에서 보는 상황

Vertex	점, 꼭짓점	메시나 다각형의 기준점
Edge	선, 모서리	면과 면이 만나는 경계
Face	면	삼각형, 사각형 등 표면 단위
Surface	서피스, 곡면	두께 없는 표면 모델
Solid	솔리드, 닫힌 입체	내부와 외부가 구분되는 3D 형상
Body	바디	CAD에서 하나의 독립 형상 단위
Shell	껍질 구조	두께가 있는 외곽 구조 또는 메시 껍질
Plane	기준 평면	스케치나 절단 기준이 되는 면
Axis	축	회전, 이동, 정렬의 기준선
Origin	원점	X, Y, Z 좌표가 시작되는 기준점

여기서 특히 중요한 것은 Surface와 Solid의 차이입니다.
서피스는 표면만 있는 데이터이고, 솔리드는 내부와 외부가 닫힌 입체입니다. 3D프린팅에서는 일반적으로 솔리드처럼 닫힌 형상이 유리합니다. 서피스가 열려 있거나 두께가 없으면 슬라이서가 출력할 부피를 제대로 인식하지 못할 수 있습니다.

또한 Body는 CAD 프로그램에서 자주 쓰이는 개념입니다.
하나의 파일 안에 여러 바디가 있을 수 있고, 이 바디들을 합치거나 빼거나 교차시키는 작업을 통해 최종 모델을 만듭니다. Boolean 작업을 할 때 이 개념이 중요해집니다.

📐 CAD 모델링에서 자주 쓰는 용어

CAD 모델링은 스케치에서 시작해 입체를 만드는 흐름으로 진행되는 경우가 많습니다.
2D 스케치를 그리고, 그 스케치를 밀어내거나 회전시키거나 경로를 따라 이동시키면서 3D 형상을 만듭니다.

용어뜻사용 예시

Sketch	2D 스케치	원, 선, 사각형 등 기본 단면 작성
Extrude	돌출	스케치를 일정 방향으로 밀어 입체 생성
Revolve	회전	단면을 축 기준으로 회전해 형상 생성
Sweep	스윕	단면을 경로를 따라 이동시켜 형상 생성
Loft	로프트	서로 다른 단면을 연결해 곡면 생성
Fillet	라운드	모서리를 둥글게 처리
Chamfer	모따기	모서리를 사선으로 깎음
Offset	오프셋	기준 선이나 면에서 일정 거리 이동
Mirror	대칭 복사	기준면을 중심으로 반대편 형상 생성
Pattern	패턴	같은 형상을 일정 간격으로 반복
Trim	자르기	불필요한 선이나 면 제거
Split	분할	바디나 면을 나누는 작업

3D프린팅에서는 Fillet과 Chamfer가 생각보다 중요합니다.
날카로운 모서리는 출력 중 들뜸이나 응력 집중이 생기기 쉽고, 조립 부품에서는 손상되기 쉽습니다. 적절한 Fillet과 Chamfer는 외관뿐 아니라 출력 안정성에도 도움이 됩니다.

Offset도 자주 쓰입니다.
간극을 만들거나, 벽 두께를 조정하거나, 체결부 여유를 줄 때 사용합니다. 다만 오프셋을 너무 크게 주거나 복잡한 곡면에 적용하면 형상이 겹치거나 깨질 수 있습니다.

🔧 Boolean과 형상 편집 용어

Boolean은 여러 형상을 합치거나 빼거나 겹친 부분만 남기는 작업입니다.
모델링에서는 매우 자주 쓰이지만, 잘못 사용하면 내부 겹침면이나 비매니폴드 오류가 생길 수 있습니다.

용어뜻주의할 점

Union	합치기	두 바디를 하나로 결합
Subtract	빼기	한 바디로 다른 바디를 깎아냄
Intersect	교차	겹치는 영역만 남김
Combine	결합	여러 바디를 하나의 작업으로 처리
Cut	절단	기준 형상으로 일부 제거
Join	연결	떨어진 형상 또는 곡면을 연결
Stitch	서피스 봉합	여러 서피스를 닫아 솔리드화
Boolean Error	Boolean 오류	형상 겹침, 접촉 불량, 면 충돌로 발생

Boolean 작업 후에는 내부에 불필요한 면이 남아 있지 않은지 확인해야 합니다.
CAD 화면에서는 하나의 모델처럼 보이지만, STL로 변환하면 내부 겹침면이 슬라이서 오류로 이어질 수 있습니다.

특히 두 바디가 아주 얇게 겹치거나, 선이나 점으로만 닿아 있는 경우 문제가 생기기 쉽습니다.
출력용 모델은 가능하면 내부가 깨끗한 하나의 닫힌 형상으로 정리하는 것이 좋습니다.

🕸️ 메시와 폴리곤 관련 용어

STL, OBJ 같은 파일은 메시 데이터입니다.
메시는 점, 선, 면으로 이루어진 표면 데이터이며, 3D프린팅에서는 주로 삼각형 메시가 사용됩니다.

용어뜻실무 의미

Mesh	메시	점과 면으로 구성된 3D 표면 데이터
Polygon	다각형	메시를 구성하는 면
Triangle	삼각형 면	STL의 기본 표면 단위
Quad	사각형 면	모델링과 렌더링에서 자주 사용
Normal	노멀	면이 바라보는 방향
Inverted Normal	뒤집힌 노멀	면 방향이 내부로 향한 상태
Non-manifold	비매니폴드	정상적인 닫힌 입체로 해석하기 어려운 구조
Open Edge	열린 경계	면이 닫히지 않은 경계
Self-intersection	자기 교차	메시가 자기 자신과 겹치는 상태
Duplicate Face	중복 면	같은 위치에 면이 겹쳐 있는 상태

3D프린팅에서는 Non-manifold와 Open Edge를 특히 주의해야 합니다.
모델이 닫힌 입체가 아니면 슬라이서가 내부와 외부를 잘못 해석할 수 있고, 출력 경로가 이상하게 생성될 수 있습니다.

Normal 방향도 중요합니다.
면 방향이 뒤집혀 있으면 슬라이서가 해당 부분을 내부로 판단하거나, 벽을 누락시킬 수 있습니다. 겉보기에는 정상인데 슬라이싱 결과가 이상하다면 노멀 방향을 확인해야 합니다.

🧩 파일 형식 용어 정리

3D프린팅 작업에서는 다양한 파일 형식을 다룹니다.
파일 형식마다 역할이 다르기 때문에, 어떤 단계에서 어떤 파일을 써야 하는지 이해하는 것이 중요합니다.

파일 형식특징주 사용 상황

STL	삼각형 메시 파일	가장 흔한 3D프린팅 출력용 파일
STEP	CAD 형상 정보 파일	설계 수정과 정밀 형상 교환
IGES	오래된 CAD 교환 형식	서피스 기반 데이터 교환
OBJ	메시와 텍스처 정보 가능	스캔, 그래픽, 색상 정보 포함 가능
3MF	3D프린팅용 확장 파일	모델, 색상, 일부 슬라이서 정보 저장
AMF	적층제조용 파일 형식	색상, 재료 정보 표현 가능
G-code	장비 동작 명령 파일	실제 프린터가 읽는 경로 데이터
Native CAD File	프로그램 고유 파일	Fusion, SolidWorks, NX 등 원본 편집 파일

STL은 출력용으로 편하지만 수정에는 불리합니다.
반면 STEP은 설계 정보를 더 잘 유지하므로 치수 수정이나 형상 변경에 유리합니다. 가능하면 설계 수정은 STEP이나 원본 CAD 파일에서 하고, 최종 출력용으로 STL이나 3MF를 사용하는 흐름이 좋습니다.

G-code는 모델 파일이 아니라 장비가 움직이는 경로 명령입니다.
같은 STL이라도 슬라이서 설정이 다르면 G-code가 달라지고, 출력 결과도 달라질 수 있습니다.

🖨️ 3D프린팅 출력 준비 용어

모델링이 끝났다고 바로 출력이 되는 것은 아닙니다.
슬라이서에서 출력 방향, 서포트, 내부 채움, 외벽, 레이어 높이 등을 설정해야 합니다.

용어뜻출력 품질과의 관계

Slicer	슬라이서	3D 모델을 레이어와 경로로 변환하는 프로그램
Layer Height	레이어 높이	적층 두께, 표면 품질과 출력 시간에 영향
Wall Thickness	벽 두께	강도와 출력 안정성에 영향
Shell	외벽 구조	출력물의 외곽 두께
Infill	내부 채움	내부 밀도와 강도 조절
Support	서포트	오버행이나 떠 있는 구조를 지지
Overhang	오버행	아래 지지 없이 돌출된 구조
Bridge	브리지	양쪽 지지점 사이를 가로지르는 출력
Raft	라프트	출력물 아래에 깔리는 보조 바닥
Brim	브림	바닥 접착을 돕는 외곽 확장
Skirt	스커트	출력 전 압출 상태 확인용 외곽선
Orientation	출력 방향	품질, 강도, 서포트, 시간에 영향

출력 방향은 매우 중요합니다.
같은 모델이라도 어느 방향으로 놓느냐에 따라 서포트 양, 표면 품질, 치수 정확도, 강도 방향이 달라집니다. 특히 기능성 부품은 단순히 서포트를 줄이는 방향만 볼 것이 아니라 하중 방향과 적층 방향도 함께 고려해야 합니다.

Wall Thickness와 Infill은 강도에 큰 영향을 줍니다.
무조건 인필을 높이는 것보다 외벽 수를 늘리는 것이 더 효과적인 경우도 많습니다. 조립 부품이나 나사 체결부는 내부 채움보다 외벽과 체결부 주변 형상이 더 중요할 수 있습니다.

📏 치수, 공차, 조립 관련 용어

3D프린팅 출력물을 실제로 조립하거나 체결하려면 치수 용어를 이해해야 합니다.
모델이 예쁘게 출력되어도 간극이 부족하면 끼워지지 않고, 공차를 너무 크게 주면 흔들림이 생길 수 있습니다.

용어뜻예시

Dimension	치수	길이, 높이, 직경 등 설계값
Tolerance	공차	허용 가능한 치수 범위
Clearance	간극	두 부품 사이의 여유 공간
Fit	끼워맞춤	부품이 결합되는 방식
Press Fit	압입	힘을 주어 끼워 맞추는 방식
Snap Fit	스냅 결합	탄성을 이용해 딸깍 결합
Offset	보정 거리	치수 여유를 위해 면을 이동
Scale	스케일	모델 전체 크기 비율 조정
Shrinkage	수축	출력 후 식거나 경화되며 줄어드는 현상
Compensation	보정	예상 오차를 미리 반영하는 작업

3D프린팅에서는 설계 치수 그대로 출력된다고 보기 어렵습니다.
FDM은 노즐 폭과 압출량, 소재 수축이 영향을 주고, 레진은 후경화와 세척 과정에서 치수가 달라질 수 있습니다. SLS나 MJF는 냉각과 분말 베드 조건에 따라 치수 변동이 생길 수 있습니다.

간극은 출력 방식과 소재에 따라 다르게 잡아야 합니다.
FDM에서 잘 맞던 간극이 레진에서는 헐거울 수 있고, 레진에서 맞던 간극이 FDM에서는 너무 타이트할 수 있습니다. 그래서 조립 부품은 작은 테스트 조각으로 먼저 간극을 확인하는 것이 좋습니다.

⚠️ 모델 오류와 출력 실패 관련 용어

출력 실패를 줄이려면 오류 용어를 이해하는 것이 중요합니다.
슬라이서나 메시 복구 프로그램에서 나오는 경고 메시지를 제대로 해석해야 파일을 고칠 수 있습니다.

오류 용어뜻출력에서 생길 수 있는 문제

Hole	구멍	닫히지 않은 표면으로 내부 판단 오류
Gap	틈	면 사이가 벌어진 상태
Open Boundary	열린 경계	입체가 완전히 닫히지 않은 상태
Non-manifold Edge	비매니폴드 경계	정상 입체로 해석하기 어려운 연결
Inverted Face	뒤집힌 면	내부와 외부 방향 오류
Self-intersection	자기 교차	형상이 자기 자신과 겹침
Thin Wall	얇은 벽	출력 한계보다 얇아 누락 가능
Floating Island	떠 있는 섬	레진 출력에서 서포트 없이 떠 있는 영역
Unsupported Area	미지지 영역	출력 중 무너지거나 실패 가능
Bad Mesh	깨진 메시	복구 또는 재변환 필요

특히 레진 출력에서는 Floating Island가 중요합니다.
슬라이서 미리보기에서 특정 레이어가 공중에 갑자기 생긴다면 그 부분은 실제 출력에서 필름 위에 남거나 실패 조각으로 이어질 수 있습니다.

FDM에서는 Thin Wall과 Overhang이 중요합니다.
벽이 노즐 폭보다 너무 얇으면 슬라이서가 경로를 만들지 않거나, 출력해도 매우 약한 구조가 됩니다.

🛠 메시 수정과 복구 관련 용어

STL 파일에 문제가 있을 때는 메시 수정 도구를 사용합니다.
자동 복구만으로 해결되는 경우도 있지만, 어떤 작업이 어떤 의미인지 알면 결과를 더 잘 판단할 수 있습니다.

용어뜻주의할 점

Repair	메시 복구	구멍, 비매니폴드, 노멀 오류 수정
Remesh	재메시화	메시 구조를 다시 생성
Decimate	폴리곤 감소	파일 크기 감소, 디테일 손실 가능
Smooth	표면 부드럽게	과하면 치수와 디테일 손실
Subdivide	면 세분화	표면을 더 촘촘하게 만듦
Thicken	두께 부여	서피스에 출력 가능한 두께 생성
Hollow	내부 비우기	레진 출력물 무게와 레진 사용량 절감
Drain Hole	배수 구멍	속 빈 레진 출력물 내부 레진 배출
Plane Cut	평면 절단	바닥면 정리나 분할 출력에 사용
Merge Vertices	점 병합	가까운 점을 합쳐 틈을 줄임

Repair를 했다고 항상 좋은 결과가 나오는 것은 아닙니다.
자동 복구가 필요한 구멍까지 막거나, 얇은 구조를 삭제할 수 있습니다. 복구 후에는 반드시 슬라이서 미리보기에서 레이어가 정상인지 확인해야 합니다.

Hollow와 Drain Hole은 레진 출력에서 자주 사용됩니다.
내부를 비우면 레진 사용량과 무게를 줄일 수 있지만, 배수 구멍이 없으면 내부에 미경화 레진이 남아 나중에 누액이나 균열 문제가 생길 수 있습니다.

🧠 스캔, 역설계, 의료 모델링 관련 용어

3D프린팅에서는 CAD로 직접 만든 모델뿐 아니라 3D스캔이나 의료영상 기반 모델도 자주 다룹니다.
이 영역에서는 일반 CAD 용어와 다른 용어가 함께 사용됩니다.

용어뜻사용 상황

3D Scan	3D스캔	실제 물체의 형상을 디지털화
Point Cloud	포인트 클라우드	스캔으로 얻은 점 데이터
Reverse Engineering	역설계	스캔 데이터를 CAD 형상으로 재구성
Segmentation	분할	CT, MRI 등에서 원하는 조직만 추출
Mask	마스크	의료영상에서 선택된 영역
Threshold	임계값	밀도값 기준으로 영역을 구분
Surface Extraction	표면 추출	영상 또는 점 데이터에서 표면 생성
Smoothing	평활화	거친 표면을 부드럽게 정리
Guide	가이드	수술, 가공, 조립 위치를 안내하는 부품
Implant	임플란트	인체나 구조물에 삽입되는 맞춤형 부품

의료영상 기반 모델은 얇은 구조와 복잡한 표면이 많기 때문에 바로 출력하기 어려운 경우가 많습니다.
Segmentation 후 생성된 STL은 작은 구멍이나 거친 메시가 많을 수 있어, smoothing과 repair를 적절히 거쳐야 합니다.

다만 smoothing을 과하게 적용하면 실제 해부학적 형상이 변할 수 있습니다.
따라서 의료 또는 산업용 모델에서는 표면을 보기 좋게 만드는 것보다 원래 형상의 의미를 유지하는 것이 더 중요합니다.

✅ 용어를 실제 작업 흐름에 연결해서 이해하기

3D 모델링 용어는 따로 외우는 것보다 실제 작업 순서에 연결해서 이해하는 것이 좋습니다.
어떤 용어가 모델링 단계에서 쓰이는지, 어떤 용어가 파일 변환 단계에서 쓰이는지, 어떤 용어가 출력 준비 단계에서 쓰이는지 구분하면 훨씬 기억하기 쉽습니다.

작업 단계자주 쓰는 용어

모델링 시작	Sketch, Plane, Axis, Origin
형상 생성	Extrude, Revolve, Sweep, Loft
형상 수정	Fillet, Chamfer, Offset, Trim
바디 편집	Union, Subtract, Intersect, Combine
파일 변환	STL, STEP, OBJ, 3MF
메시 검사	Mesh, Normal, Non-manifold, Open Edge
출력 준비	Slicer, Support, Infill, Wall, Orientation
품질 관리	Tolerance, Clearance, Fit, Compensation

이렇게 단계별로 정리하면 오류가 생겼을 때도 어디서부터 봐야 할지 명확해집니다.
예를 들어 슬라이서에서 벽이 사라진다면 CAD 형상 문제인지, STL 메시 문제인지, 벽 두께 문제인지 순서대로 확인할 수 있습니다.

---

✅ 정리

3D 모델링 용어는 많아 보이지만, 크게 보면 CAD 형상 용어, 메시 용어, 파일 형식, 출력 준비 용어, 치수와 오류 용어로 나눌 수 있습니다.

3D프린팅에서 중요한 것은 용어를 단순히 암기하는 것이 아니라, 실제 작업 흐름에서 어떤 단계에 해당하는지 이해하는 것입니다.
CAD에서 만든 솔리드 모델이 STL 메시로 변환되고, 슬라이서에서 레이어와 경로로 바뀌어 실제 출력으로 이어지는 흐름을 이해하면 대부분의 용어가 자연스럽게 연결됩니다.

특히 STL, STEP, Mesh, Solid, Surface, Non-manifold, Normal, Support, Infill, Clearance, Tolerance 같은 용어는 3D프린팅 작업에서 자주 만나게 됩니다.
이 기본 용어를 알고 있으면 오류 메시지를 해석하고, 출력 실패 원인을 찾고, 모델을 수정하는 과정이 훨씬 쉬워집니다.

결국 3D 모델링 용어 정리는 단순한 공부가 아니라 출력 실패를 줄이고 작업 시간을 줄이는 기본기입니다.
용어를 정확히 이해할수록 모델링, 슬라이싱, 출력, 후처리 사이의 연결이 더 명확해지고, 문제를 해결하는 속도도 빨라집니다.
