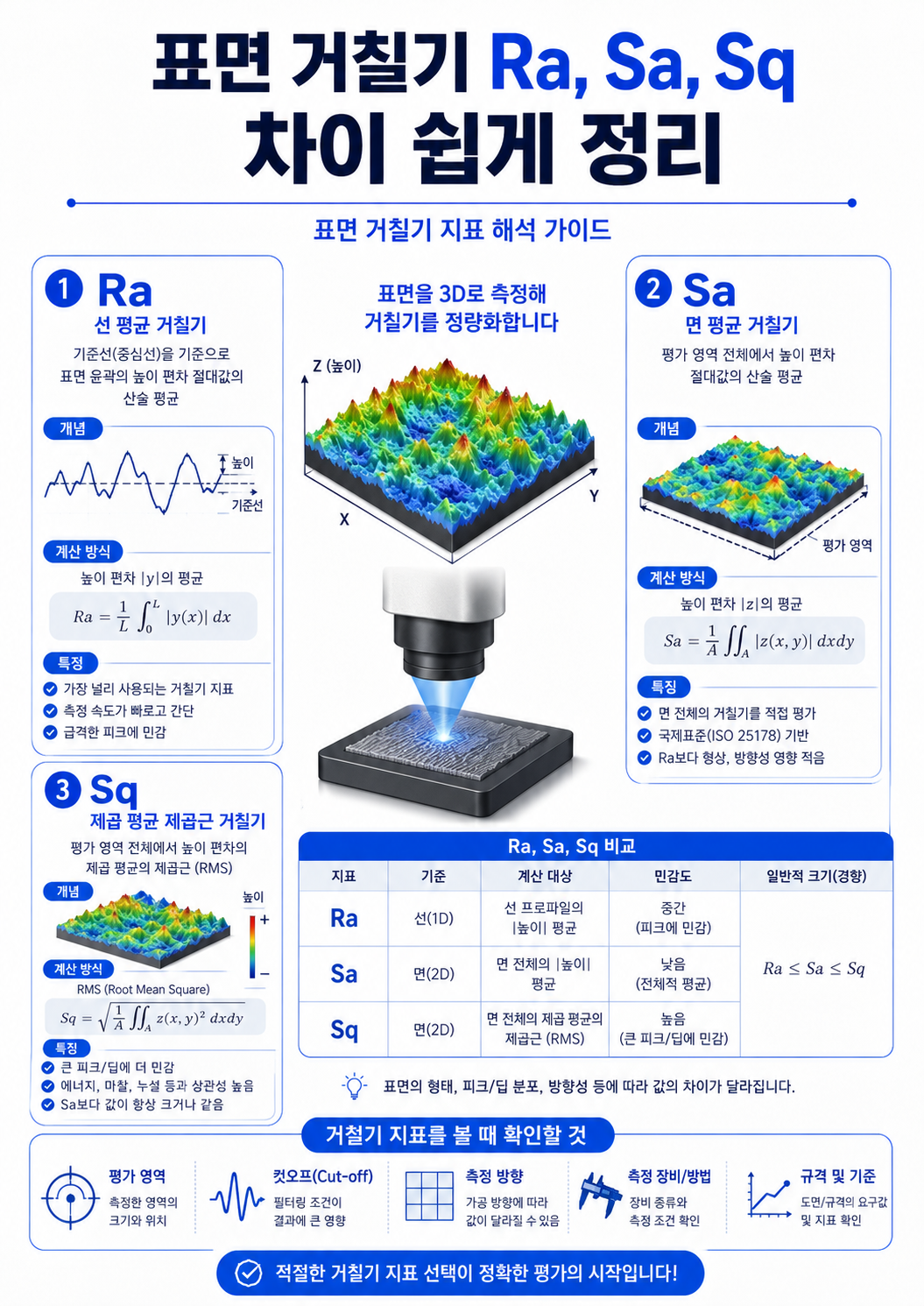

표면 거칠기 Ra, Sa, Sq 차이 쉽게 정리



3D프린팅 출력물의 표면 품질을 평가하다 보면 Ra, Sa, Sq 같은 거칠기 지표를 보게 됩니다.
처음 보면 비슷한 값처럼 느껴지지만, 실제로는 측정 방식과 해석 관점이 다릅니다.

표면 거칠기는 단순히 손으로 만졌을 때 거친지 아닌지를 보는 것이 아닙니다.
부품의 기능, 후처리, 마찰, 코팅, 피로 특성에도 영향을 줄 수 있기 때문에 정량적인 확인이 필요합니다.

📌 핵심 요약

Ra는 선 단위 거칠기, Sa는 면 단위 평균 거칠기, Sq는 면 단위 RMS 거칠기입니다.
3D프린팅 출력물처럼 표면이 방향과 위치에 따라 달라지는 경우에는 면 단위 측정값이 유용할 때가 많습니다.

Ra는 무엇일까?

Ra는 가장 널리 알려진 표면 거칠기 지표 중 하나입니다.
일정한 선을 따라 측정한 높이 변화의 평균적인 거칠기를 나타냅니다.

기존 가공품이나 일반적인 표면 품질 평가에서 자주 사용됩니다.
하지만 Ra는 선을 따라 측정하기 때문에, 측정 위치와 방향에 따라 값이 달라질 수 있습니다.

3D프린팅 출력물은 적층 방향에 따라 표면 상태가 다르기 때문에 Ra만으로 전체 표면을 판단하기 어려울 수 있습니다.

Sa는 무엇일까?

Sa는 면 단위의 평균 거칠기입니다.
Ra가 선을 기준으로 한다면, Sa는 일정 면적을 기준으로 표면 높이 변화를 평균화합니다.

3D Optical Profiler 같은 장비를 사용하면 표면을 면 단위로 측정할 수 있습니다.
이때 Sa 값은 표면 전체의 평균적인 거칠기를 파악하는 데 도움이 됩니다.

3D프린팅처럼 표면이 복잡한 경우에는 Sa가 더 직관적인 정보를 줄 수 있습니다.

Sq는 무엇일까?

Sq는 면 단위 RMS 거칠기입니다.
Sa와 비슷하게 면을 기준으로 하지만, 높이 변화가 큰 부분에 더 민감하게 반응합니다.

즉, 표면에 큰 돌기나 깊은 홈이 있으면 Sq 값이 더 크게 영향을 받을 수 있습니다.
그래서 표면의 평균적인 거칠기뿐 아니라, 높이 변화의 분포를 함께 보고 싶을 때 참고할 수 있습니다.

📋 비교표

지표의미특징

Ra	선 단위 평균 거칠기	가장 널리 사용되지만 측정 방향 영향을 받음
Sa	면 단위 평균 거칠기	표면 전체의 평균 상태를 보기 좋음
Sq	면 단위 RMS 거칠기	큰 높이 차이에 더 민감함
측정 장비	접촉식, 광학식 등	목적에 따라 장비 선택 필요
주의점	값 하나로 표면 전체를 단정하지 않기	위치와 조건 기록 필요

✅ 정리

Ra, Sa, Sq는 모두 표면 거칠기를 나타내는 지표지만 같은 의미는 아닙니다.
3D프린팅 출력물은 표면 상태가 위치와 방향에 따라 달라질 수 있으므로, 어떤 방식으로 측정했는지 함께 확인해야 합니다.

Ra는 선 단위, Sa와 Sq는 면 단위 지표라는 차이를 이해하면 표면 측정 결과를 훨씬 쉽게 해석할 수 있습니다.
