3D프린터 오버행과 브릿지 차이, 출력 실패 줄이는 기준

FDM 3D프린터를 사용하다 보면 출력물 아래쪽이 처지거나, 공중에 걸쳐진 부분이 깔끔하게 나오지 않는 경우가 있습니다.
이때 자주 등장하는 용어가 오버행과 브릿지입니다.

두 용어는 비슷해 보이지만 실제로는 조금 다릅니다.
차이를 이해하면 서포트를 어디에 넣어야 하는지, 출력 방향을 어떻게 잡아야 하는지 판단하기 쉬워집니다.

📌 핵심 요약

오버행은 아래에서 충분히 받쳐주지 못하는 돌출 형상이고, 브릿지는 두 지점 사이를 공중으로 연결하는 형상입니다.
둘 다 출력 실패가 생기기 쉽지만, 해결 방법은 조금 다릅니다.

오버행이란?

오버행은 이전 레이어보다 바깥쪽으로 튀어나온 부분입니다.
아래쪽에 충분한 지지 면이 없으면 새로 쌓이는 필라멘트가 안정적으로 자리 잡지 못합니다.

오버행 각도가 완만하면 출력이 가능할 수 있지만, 수평에 가까워질수록 실패 가능성이 커집니다.
특히 냉각이 부족하거나 출력 속도가 빠르면 필라멘트가 아래로 처지면서 표면이 거칠어집니다.

오버행 문제는 출력 방향을 바꾸거나, 필요한 부분에 서포트를 넣어 해결하는 경우가 많습니다.

브릿지란?

브릿지는 말 그대로 다리처럼 두 지점 사이를 연결하는 출력입니다.
아래쪽에 받침이 없어도 양쪽 끝이 지지점 역할을 하기 때문에, 일정 길이까지는 서포트 없이 출력할 수 있습니다.

하지만 브릿지 길이가 길어지면 필라멘트가 중간에서 처질 수 있습니다.
이때는 냉각, 출력 속도, 압출량, 브릿지 전용 설정이 중요해집니다.

브릿지는 FDM 프린터의 세팅 상태를 확인하는 테스트 항목으로도 자주 사용됩니다.

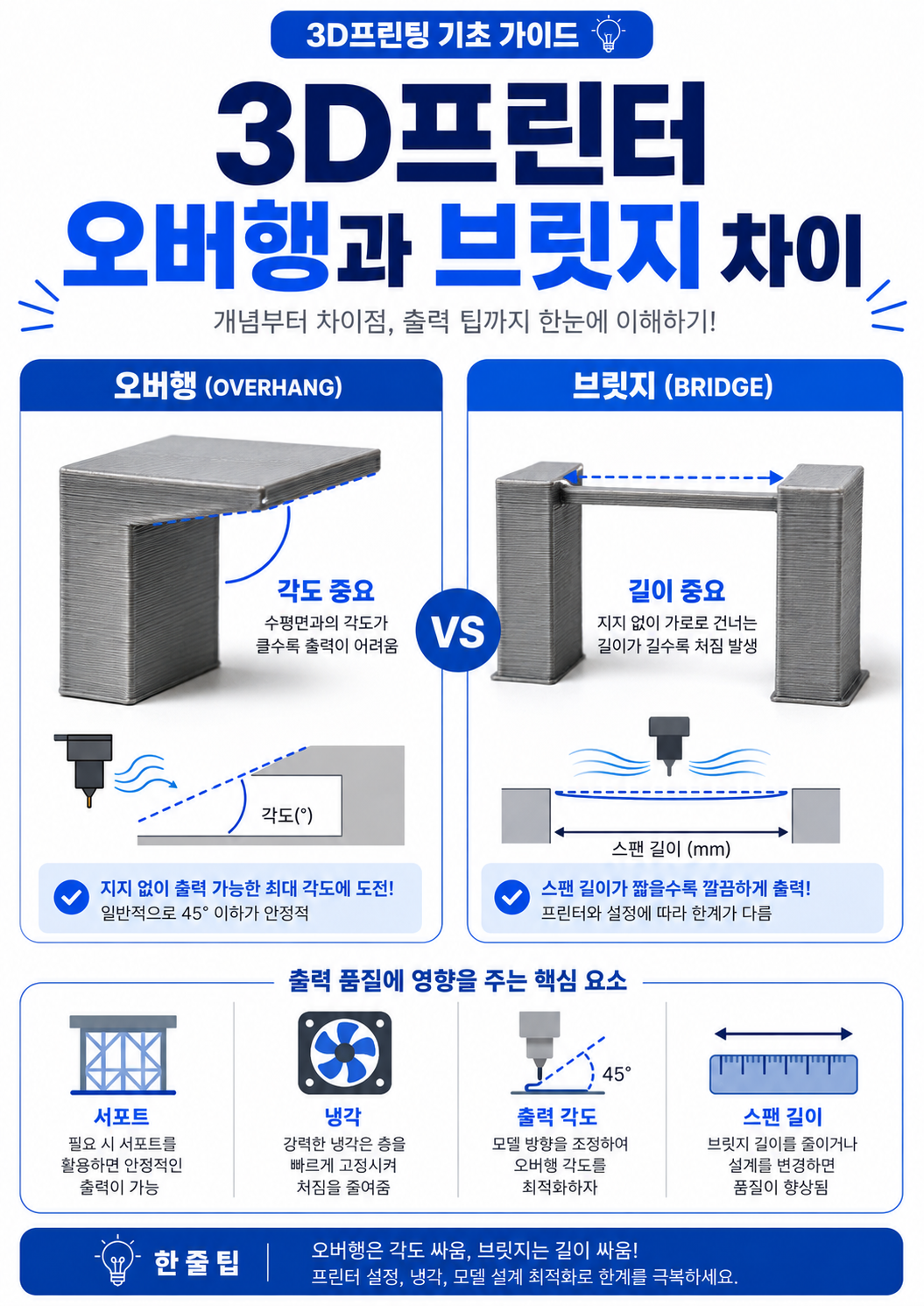

오버행과 브릿지의 차이

오버행은 한쪽 또는 일부 면이 아래에서 받쳐지지 않는 구조이고, 브릿지는 양쪽에 지지점이 있는 구조입니다.
그래서 오버행은 각도가 중요하고, 브릿지는 길이와 냉각이 중요합니다.

같은 공중 출력처럼 보여도 문제 원인이 다르기 때문에 같은 방식으로 해결하면 효과가 떨어질 수 있습니다.

📋 비교표

구분오버행브릿지

형상	바깥쪽으로 돌출된 구조	두 지점 사이를 연결하는 구조
주요 변수	각도, 출력 방향, 서포트	길이, 냉각, 속도
실패 양상	아래쪽 처짐, 표면 거칠어짐	중간 처짐, 실처럼 늘어짐
해결 방향	방향 조정 또는 서포트 추가	냉각 강화, 속도 조정
서포트 필요성	각도에 따라 필요	길이에 따라 필요

✅ 정리

오버행과 브릿지는 모두 공중에 형상을 만드는 과정에서 문제가 생길 수 있지만, 같은 개념은 아닙니다.
오버행은 각도와 지지 부족, 브릿지는 길이와 냉각 부족이 핵심입니다.

출력 실패가 생겼을 때는 단순히 서포트를 많이 넣기보다, 문제가 오버행인지 브릿지인지 먼저 구분하는 것이 좋습니다.
이 차이를 이해하면 출력 방향과 세팅을 더 효율적으로 조정할 수 있습니다.
