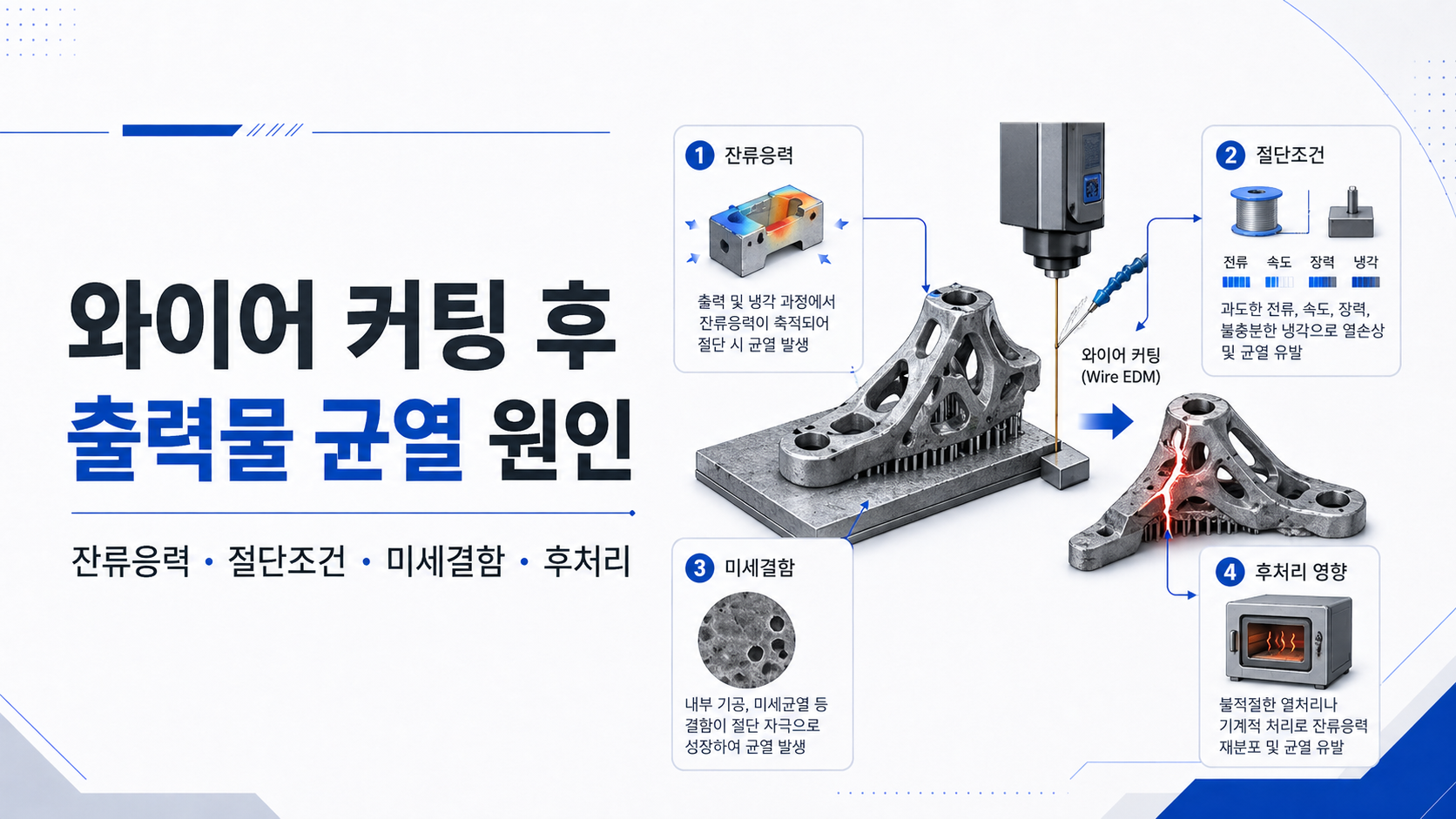

와이어 커팅 후 균열 발생 원인과 점검 포인트

본문

금속 3D프린팅 출력물은 출력이 끝난 뒤 빌드 플레이트에서 분리해야 합니다.
이때 많이 사용하는 방법 중 하나가 와이어 커팅입니다.

그런데 출력 중에는 문제가 없어 보였던 부품이 와이어 커팅 후 균열이 발견되는 경우가 있습니다.
이 경우 균열의 원인을 단순히 와이어 커팅 탓으로만 보기는 어렵습니다.

출력 중 이미 존재하던 잔류응력이나 미세결함이 절단 과정에서 드러난 것일 수도 있기 때문입니다.

잔류응력이 절단 후 풀릴 수 있습니다

금속 3D프린팅은 급격한 가열과 냉각이 반복되는 공정입니다.
이 과정에서 출력물 내부에는 잔류응력이 쌓일 수 있습니다.

출력 중에는 빌드 플레이트와 서포트가 출력물을 잡고 있기 때문에 변형이나 균열이 바로 드러나지 않을 수 있습니다.
하지만 와이어 커팅으로 빌드 플레이트에서 분리되는 순간, 고정되어 있던 응력이 풀리면서 균열이나 변형이 발생할 수 있습니다.

기존 미세균열이 커질 수 있습니다

출력물 내부에 미세한 기공, 미용융, 층간 결합 불량, 미세균열이 이미 존재할 수 있습니다.
이러한 결함은 출력 직후 육안으로 보이지 않을 수 있습니다.

하지만 절단 과정에서 진동, 열, 응력 변화가 발생하면 기존 결함이 균열로 성장할 수 있습니다.
따라서 와이어 커팅 후 발견된 균열은 실제로는 출력 중 형성된 결함이 원인이었을 가능성도 있습니다.

와이어 커팅 조건도 영향을 줄 수 있습니다

와이어 커팅은 전기적 방전 에너지를 이용해 금속을 절단하는 방식입니다.
절단 조건이 과도하거나 냉각이 충분하지 않으면 절단면 주변에 열영향이 생길 수 있습니다.

전류, 전압, 속도, 장력, 냉각 조건이 부적절하면 표면 손상이나 미세균열이 발생할 수 있습니다.
특히 얇은 부품이나 응력이 높은 부품은 절단 조건에 더 민감할 수 있습니다.

열처리 순서가 중요합니다

금속 3D프린팅 출력물은 와이어 커팅 전에 응력제거 열처리를 진행하는 경우가 많습니다.
응력제거 열처리 없이 바로 절단하면 잔류응력이 갑자기 풀리면서 균열이나 변형이 발생할 수 있습니다.

물론 모든 부품에 동일한 열처리 조건을 적용할 수는 없습니다.
소재, 장비, 부품 형상, 요구 물성에 따라 적절한 열처리 조건을 검토해야 합니다.

확인해야 할 항목

확인 항목점검 내용

균열 위치	절단면 근처인지, 출력물 내부인지 확인
절단 전 상태	출력 직후 균열이 있었는지 확인
열처리 여부	절단 전 응력제거 열처리 여부 확인
절단 조건	전류, 속도, 장력, 냉각 조건 확인
서포트 구조	절단 중 응력 집중 가능성 확인
미세결함	기공, 미용융, 층간 결합 불량 확인

정리

와이어 커팅 후 발견되는 균열은 와이어 커팅 자체가 원인일 수도 있지만, 출력 중 형성된 잔류응력이나 미세결함이 절단 후 드러난 것일 수도 있습니다.

따라서 원인을 분석할 때는 절단 조건만 보는 것이 아니라 출력 방향, 서포트, 열처리, 분말 상태, 내부 결함 여부를 함께 확인해야 합니다.

특히 반복적으로 같은 위치에서 균열이 발생한다면 단순 후처리 문제가 아니라 공정 조건이나 설계 구조 문제일 가능성이 높습니다.
