해칭과 컨투어 결합 불량 분석과 개선 포인트



본문

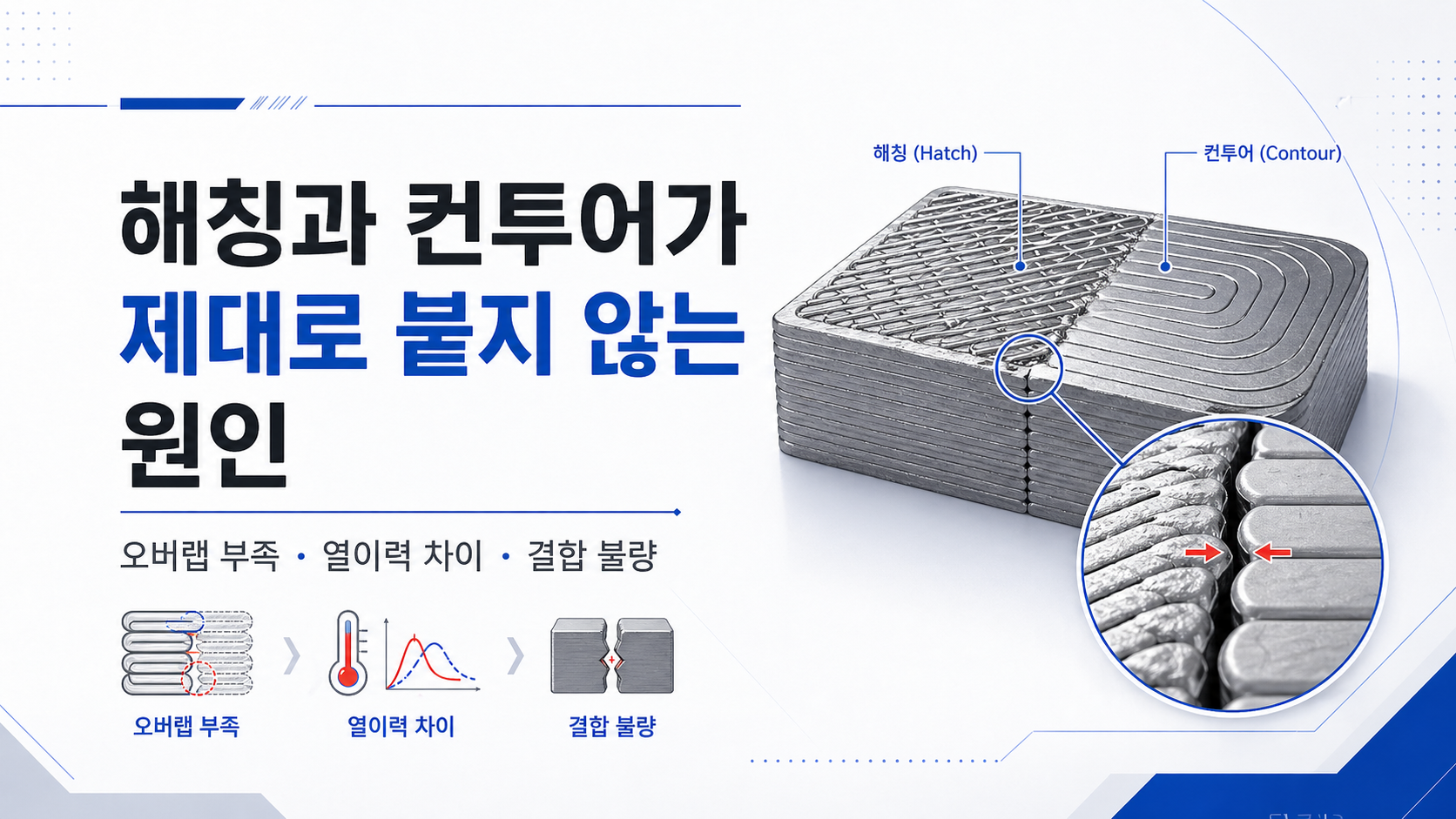

금속 3D프린팅 출력물에서 외곽부가 떨어져 나가거나, 컨투어와 내부 해칭 영역 사이에 틈이 생기는 문제가 발생할 수 있습니다.
이 현상은 단순한 표면 불량이 아니라 해칭과 컨투어의 결합이 충분하지 않았다는 신호일 수 있습니다.

PBF 방식에서는 내부를 채우는 해칭 조건과 외곽 치수를 만드는 컨투어 조건이 다르게 설정되는 경우가 많습니다.
두 영역이 안정적으로 겹치고 용융되어야 최종 출력물의 표면과 내부가 하나의 구조로 연결됩니다.

해칭과 컨투어의 역할

해칭은 출력물 내부를 채우는 레이저 스캔 영역입니다.
밀도, 생산성, 내부 결함에 큰 영향을 줍니다.

컨투어는 출력물 외곽을 따라 스캔하는 영역입니다.
치수 정확도, 표면거칠기, 외관 품질에 영향을 줍니다.

문제는 이 두 조건이 서로 다르기 때문에 경계부에서 결합 불량이 발생할 수 있다는 점입니다.

주요 원인

1. 오버랩 부족

해칭과 컨투어 사이에는 일정한 겹침 영역이 필요합니다.
오버랩이 부족하면 두 영역이 충분히 용융되지 못하고 경계부가 약해질 수 있습니다.

이 경우 출력 후 외곽부가 박리되거나, 후처리 과정에서 컨투어가 떨어져 나가는 문제가 발생할 수 있습니다.

2. 컨투어 에너지 부족

컨투어 조건은 표면 품질을 위해 해칭보다 낮은 에너지로 설정되는 경우가 있습니다.
하지만 에너지가 너무 낮으면 기존 해칭 영역과 충분히 결합하지 못할 수 있습니다.

특히 대형 출력물이나 열이 빠르게 빠져나가는 부위에서는 컨투어 용융이 불안정해질 가능성이 있습니다.

3. 해칭 후 컨투어 조사 순서의 영향

장비와 조건에 따라 해칭을 먼저 쏘고 마지막에 컨투어를 쏘는 방식이 사용될 수 있습니다.
이 경우 해칭 영역이 먼저 냉각된 뒤 컨투어가 조사되면서 경계부의 열적 조건이 달라질 수 있습니다.

해칭과 컨투어 사이의 시간 차이가 크고, 해당 부위의 온도가 낮아진 상태라면 결합력이 약해질 가능성을 검토해야 합니다.

4. 온도 구배와 수축

해칭과 컨투어는 열 이력이 다릅니다.
내부 해칭 영역은 넓은 면적으로 열을 받지만, 컨투어는 외곽을 따라 상대적으로 좁게 스캔됩니다.

이때 냉각 속도 차이와 수축 차이가 발생하면 경계부에 응력이 집중될 수 있습니다.

5. 분말 도포 불량

경계부에 분말이 고르게 공급되지 않거나, 리코팅 상태가 불안정하면 해칭과 컨투어의 용융 상태가 달라질 수 있습니다.
특히 대형 부품, 얇은 벽, 복잡한 외곽 형상에서는 분말 도포 상태도 함께 확인해야 합니다.

확인해야 할 항목

확인 항목점검 내용

오버랩 거리	해칭과 컨투어가 충분히 겹치는지 확인
컨투어 출력	외곽부 에너지가 부족하지 않은지 확인
스캔 순서	해칭 후 컨투어인지, 컨투어 후 해칭인지 확인
레이어 온도	문제 레이어의 온도 이력 확인
형상 위치	특정 위치에서 반복 발생하는지 확인
서포트 상태	열 전달과 변형 억제가 충분한지 확인
후처리 시점	열처리, 절단, 서포트 제거 후 발견 여부 확인

분석 방향

해칭과 컨투어 결합 불량은 단순히 파라미터 하나만 바꿔 해결하기 어려울 수 있습니다.
오버랩, 컨투어 에너지, 스캔 순서, 온도 조건, 서포트 설계, 후처리 순서를 함께 봐야 합니다.

특히 동일한 형상에서 특정 회차 또는 특정 레이어에서만 문제가 발생했다면 해당 레이어의 온도, 산소 농도, 리코팅 상태, 레이저 로그, 장비 알람 여부를 함께 확인하는 것이 좋습니다.

정리

해칭과 컨투어가 제대로 붙지 않는 문제는 외곽부 품질, 치수 안정성, 구조적 강도에 직접적인 영향을 줄 수 있습니다.
따라서 단순 표면 결함으로 판단하기보다는 경계부 결합 불량, 열 이력 차이, 오버랩 조건, 컨투어 에너지 부족 가능성을 함께 검토해야 합니다.
