ASTM F2077-18 시험방법과 기계적 성능 평가 정리

I. 서론
ASTM F2077은 추간체유합보형재(Intervertebral Body Fusion Devices)의 기계적 성능을 평가하기 위한 국제적인 시험 표준입니다.

이 표준은 다양한 하중 조건(load conditions)에서 보형재의 성능을 검증하여, 설계 개선(design improvement) 및 규제 승인(regulatory approval)을 위한 신뢰성 높은 데이터(reliable data)를 제공합니다.

본 게시글은 ASTM F2077의 주요 시험 항목(test items), 절차(procedures), 결과 해석(data interpretation) 및 설계 피드백(design feedback)에 대해 정리합니다.

II. ASTM F2077의 배경 및 목적
ASTM F2077은 보형재의 기계적 무결성(mechanical integrity)과 성능(performance)을 표준화된 방식으로 평가하기 위해 개발되었습니다.

이 표준은 보형재가 실제 척추 환경(spinal environment)에서 발생할 수 있는 압축(compression), 전단(shear), 비틀림(torsion) 등의 복합적인 하중(complex loading)에 어떻게 반응하는지를 예측하고, 임상적 안전성(clinical safety)과 효능(efficacy)을 입증하는 데 목적이 있습니다.

ASTM F2077의 시험 결과는 설계(design) 및 재료 선택(material selection)에 대한 귀중한 데이터(valuable data)를 제공하며, 새로운 설계가 기존 제품보다 우수한지 또는 규제 요건(regulatory requirements)을 충족하는지를 검증할 수 있습니다.

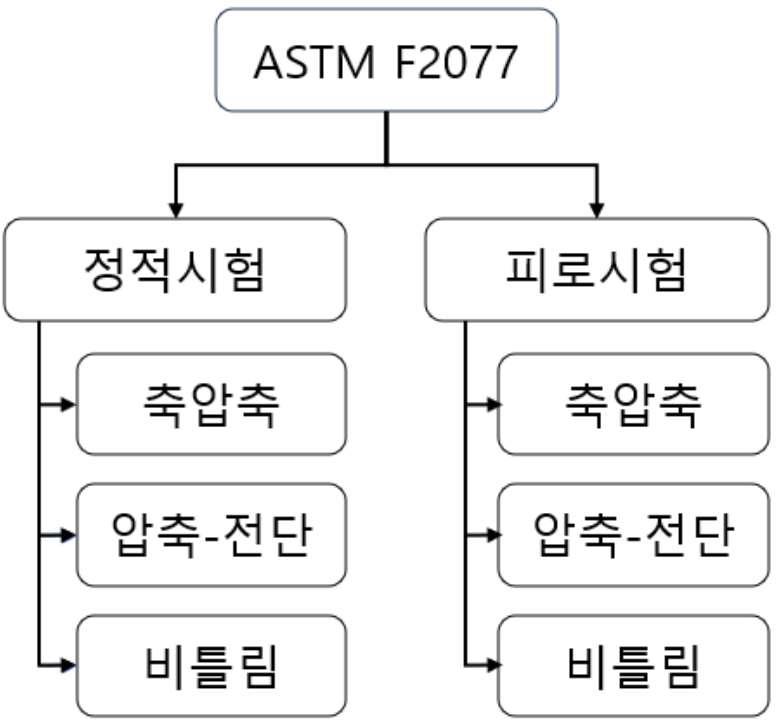

< 그럼1. ASTM F-2077 시험항목 >

정적시험은 물체가 얼마의 힘을 가했을떄 파손이 되는지에 대한 확인하는 시험입니다.

피로시험은 물체가 반복되는 하중에 버틸수 있는가를 확인하는 시험으로 이해하면 쉽습니다.

III. 시험 항목 및 조건

1. 축방향 압축 시험 (Axial Compression Test)
   • 목적(Purpose):
     축 방향 하중(axial load)에 대한 보형재의 최대 강도(maximum strength)와 변위(displacement)를 평가합니다.
   • 시험 조건(Test Conditions):
     하중 속도(load rate): 25 mm/min, 변위(displacement) 5 mm 도달 시 또는 파손(failure) 시 종료.
   • 결과(Results):
     최대 하중(maximum load), 변위-하중 곡선(load-displacement curve), 초기 강성(initial stiffness).
2. 압축-전단 시험 (Compression-Shear Test)
   • 목적(Purpose):
     보형재가 압축 하중(compression load)과 전단 하중(shear load)이 복합적으로 작용할 때의 성능을 평가합니다.
   • 시험 조건(Test Conditions):
     보형재를 45도 및 27도의 각도로 배치하여 시험을 수행합니다. 축방향 하중 속도(axial load rate): 25 mm/min, 전단 하중 속도(shear load rate): 1 mm/min, 변위(displacement) 5 mm 도달 시 또는 파손(failure) 시 종료.
   • 결과(Results):
     최대 하중(maximum load), 복합 응력 분포(combined stress distribution), 파손 모드(failure mode).
3. 비틀림 시험 (Torsion Test)
   • 목적(Purpose):
     비틀림 하중(torsional load)에 대한 보형재의 저항성을 평가합니다.
   • 시험 조건(Test Conditions):
     비틀림 속도(torsion rate): 1°/sec, 최대 15°의 비틀림 각도(torsion angle)에 도달하거나 파손(failure) 시 종료.
   • 결과(Results):
     비틀림 강성(torsional stiffness), 파손 각도(failure angle), 비틀림 하중-변위 곡선(torsional load-displacement curve).
4. 피로 시험 (Fatigue Test)
   • 목적(Purpose):
     반복적인 하중(repeated load) 조건에서 보형재의 피로 수명(fatigue life) 및 장기 신뢰성(long-term reliability)을 평가합니다.
   • 시험 조건(Test Conditions):
     하중 범위(load range): 항복강도의 75%, 50%, 25% , 500만 사이클 6회 이상 수행 되어야 하며 이중 2번의 Pass
   • 결과(Results):
     파손 사이클 수(number of cycles to failure), 피로 한계(fatigue limit).



IV. 샘플 선정 및 문서화

1. Worstcase 선정 기준(Worstcase Selection Criteria) 및 사유(Rationale):
   • 재료 특성(Material Properties):
     강도가 낮고 잔류응력(residual stress)이 높은 재료를 우선적으로 선택합니다. 예: 강도 100 MPa 이하의 재료.
   • 설계 및 구조(Design and Structure):
     벽 두께(wall thickness)가 3 mm 이하인 설계, 하중 집중(load concentration)이 예상되는 구조.
   • 제조 공정(Manufacturing Process):
     표면 결함(surface defects)이 많거나 가공 공정 중 잔류응력이 높은 조건.
   • 사용 환경(Clinical Application Environment):
     임상적으로 가장 높은 하중(high load)이 예상되는 위치에서 사용할 보형재를 선정합니다.
2. 문서화(Documentation):
   • Worstcase 선정 사유와 기준을 상세히 기록합니다.
   • 선정된 샘플의 설계(design), 재료(material), 제조 조건(manufacturing conditions)을 문서화하여 시험 조건의 재현성(reproducibility)을 보장합니다.



V. 데이터 해석 및 설계 피드백

1. 강도 및 강성 분석(Strength and Stiffness Analysis):
   • 최대 하중(maximum load)과 초기 강성 기울기(initial stiffness slope)를 기준으로 보형재의 강도를 평가합니다.
   • 강성이 지나치게 높으면 유연성이 부족할 수 있으므로, 적절한 강성을 유지하도록 설계를 조정합니다.
2. 피로 수명 평가(Fatigue Life Evaluation):
   • 반복 하중(repetitive load)에서의 파손 사이클 수(failure cycles)를 분석하여 장기적 신뢰성(long-term reliability)을 확인합니다.
   • 피로 데이터를 기반으로 재료 선택(material selection)이나 설계 변경(design modifications)을 제안합니다.
3. 파손 모드 분석(Failure Mode Analysis):
   • 파손 위치(failure location) 및 모드를 분석해 설계상의 약점을 식별합니다.
   • 분석 결과를 통해 구조적 약점을 보완하거나 재료 변경을 검토합니다.
4. 설계 간 비교(Comparative Analysis of Designs):
   • Worstcase와 다른 설계 간의 성능 차이를 분석하여 최적의 설계를 도출합니다.
   • 경쟁 제품(competitor products) 또는 기존 설계(existing designs)와의 비교를 통해 설계 개선 방향을 구체화합니다.



VI. 결론 및 권장 사항

1. 결론(Conclusions):
   ASTM F2077은 추간체유합보형재의 기계적 성능(mechanical performance)을 체계적으로 평가하는 데 필수적인 도구입니다. 표준화된 시험 방법(standardized test methods)과 수치화된 조건(quantified conditions)을 통해 재현 가능하고 신뢰할 수 있는 결과(reliable results)를 제공합니다.
2. 권장 사항(Recommendations):
   • 샘플 선정 시 Worstcase를 명확히 규정하고, 시험 조건을 철저히 문서화하여 데이터의 일관성을 유지합니다.
   • 시험 데이터를 설계(design) 및 재료 선택(material selection)에 반영하여, 실제 임상 사용 환경에서 보형재의 안정성을 극대화합니다.
   • ASTM F2077 결과를 바탕으로 설계 개선을 추진하고, 품질 보증(quality assurance) 및 규제 승인(regulatory approval)을 위한 준비를 강화합니다.
