Nano DLP 알아두면 좋은 간단 메뉴얼

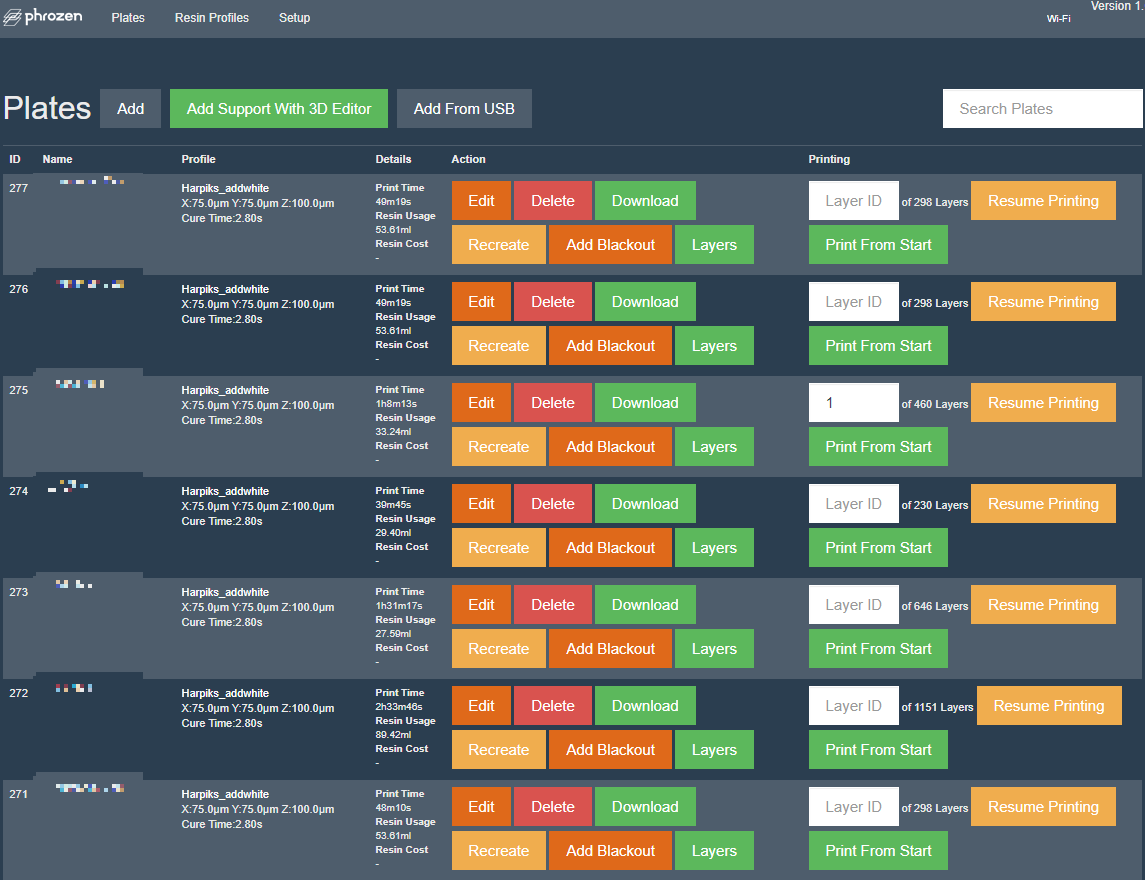

Plates

• 업로드된 슬라이싱 파일 목록들입니다.
• 이름, 사용 중인 레진 프로필, 프린팅 시간, 사용될 레진의 양과 같은 정보가 나옵니다.
• 프린터 용량에 제한이 있어 저장되는 양이 많을 경우 중간중간 삭제를 해줘야 합니다.
• 일괄삭제가 불가능하여 수동으로 삭제를 해줘야 합니다.
• 레벨링에 사용되는 leveling 파일은 삭제금지입니다.

Resin Profiles

• 출력에 사용될 레진 프로파일 목록입니다.
• 이름(Title), 레이어두께(Layer Thickness), 노광시간(Cure Time)에 대한 정보가 나옵니다.
• 업로드에 기본값(Default)으로 설정된 프로파일을 설정할 수 있습니다.
• Edit을 누르면 세부 설정을 변경할 수 있습니다. 세부설정참고는 하단을 참고하시기 바랍니다.
• Clone을 누르면 프로파일이 복제됩니다.
• Export/Import a Profile을 이용해 완성된 프로파일을 프린터로 전달할 수 있습니다.

레진 프로파일 세부설정 참고

※ 하단의 항목을 제외한 나머지 항목들은 절대 수정하지 않는것을 추천합니다.

• Edit Profile
  • Title : 프로파일의 이름입니다.
  • Resin Price : 사용 중인 레진의 리터당 가격
• Burn-in Layers
  • Number of Layers : Burn-in Layers의 범위입니다.
  • Layer Thickness : 레이어 두께입니다. ChituBox에서 설정된 값과 동일해야 합니다.
  • CureTime : UV 노광시간입니다. Normal Layers에 비해 과하게 설정합니다. 단, 너무 높을 경우 필름에 손상이 있을 수 있기떄문에 최대 60초를 넘기지 않습니다.
  • Wait Before Print : 플레이트가 하단으로 내려와 노광 전 대기하는 시간입니다.
  • Wait After Print : 플레이트가 노광 이후 대기하는 시간입니다.
  • Lift After Print : 노광 이후 플레이트 상승 높이입니다.
  • Wait After Print : 플레이트 상승 이후 대기시간입니다.
• Normal Layers
  • Layer Thickness : 레이어 두께입니다. ChituBox에서 설정된 값과 동일해야 합니다.
  • CureTime : UV 노광시간입니다. Normal Layers에 비해 과하게 설정합니다.
  • Wait Before Print : 플레이트가 하단으로 내려와 노광 전 대기하는 시간입니다.
  • Wait After Print : 플레이트가 노광 이후 대기하는 시간입니다.
  • Lift After Print : 노광 이후 플레이트 상승 높이입니다.
  • Wait After Print : 플레이트 상승 이후 대기시간입니다.
• Dynamic Calculation
  • Dynamic Cure Time : 레이어별 노광시간을 다르게 주는 수식입니다. Burn-in Layers와 Normal Layers에서 주어진 값보다 우선권을 가집니다. 단, 표기는 Normal layers의 값을 따릅니다.
  • Dynamic Lift : 레이어별 상승 높이를 다르게 주는 수식입니다. Burn-in Layers와 Normal Layers에서 주어진 값보다 우선권을 가집니다.

• Motor Speed
  • Z-Axis Max Speed : Z축(높이)의 이동속도를 설정합니다.

Setup

• 그 외의 프린터 설정을 변경할 수 있습니다.
• 수정하지 않는 것을 추천합니다.
